Конструкции собранных своими руками одноступенчатых водяных или иначе гидро пневматических ракет из пластиковых бутылок весьма просты. Основную сложность для достижения высоты взлета ракеты до нескольких десятков метров будет узел накачки воздуха и управляемого старта. Этот вопрос решен простым и оригинальным способом. Получилась  удачная и надежная конструкция для запуска водяных ракет из пластиковых бутылок.

Водяная ракета и пусковая установка

Водяная ракета и пусковая установка

Мастер в качестве эксперимента решил применить для узла управляемого старта водяной ракеты быстроразъемный соединитель для садового поливочного шланга. Деталь доступная и стоит при покупке недорого. Соединение осуществляется установкой коннектора в гнездо соединителя до щелчка. Разъединение осуществляется смещением муфты и освобождением коннектора. Сборка своими руками пусковой установки осуществлялась без чертежей с использованием подручных материалов и доступного инструмента. Последовательность сборки следующая:

В обрезке доски вырезаем отверстие для установки соединителя. Смотрите фото. В доске необходимо зафиксировать подвижную муфту соединителя. Жесткое фиксирование муфты соединителя в доске осуществляется при помощи двух хомутов. Для дистанционного разъединения придуман механизм в виде рычага. Короткое плечо которого осуществляет перемещение соединителя относительно муфты. Необходимое усилие на рычаге создается за счет груза подвешенного на длинном плече.Во взведенном состоянии положение рычага поддерживается деревянной планкой. К планке можно привязать шнур для ее выдергивания из под рычага. Для стабильного старта и правильной ориентации водяной ракеты установлена направляющая штанга. Подача воздуха в ракету осуществляется с помощью ножного насоса. Внутрь соединителя установлен грибок от бескамерной автомобильной шины. Ракета сделана из 3 литровой пластиковой бутылки. Коннектор закреплен на горлышке бутылки. Смотрите видео как это сделать своими руками.

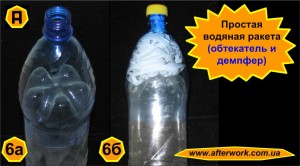

Для стабильно полета к бутылке скотчем прикреплено три стабилизатора и обтекатель. Также термоклеем закреплены два кольца для установки ракеты на направляющую штангу. Водяная ракета и пусковая установка

Коннектор шланга и горлышко бытулки

Водяная ракета и пусковая установка

Снятие фаски для гнезда крепления

Водяная ракета и пусковая установка

Отверстие для установки соединителя

Водяная ракета и пусковая установка

Соединитель установлен

Водяная ракета и пусковая установка

Соединитель установлен

Водяная ракета и пусковая установка

Хомут крепления соединителя в доске

Водяная ракета и пусковая установка

Пусковая установка для ракет

Водяная ракета и пусковая установка

Коннектор установлен на горлышке

Водяная ракета и пусковая установка

Водяная ракета из бутылки

Водяная ракета и пусковая установка

Водяная ракета и пусковая установка

Водяная ракета и пусковая установка

Пусковой стол после старта ракеты

Результаты испытаний смотрите на видео. Все старты прошли без сбоев. Получилась надежная и простая конструкция. Испытания проводились без полезных нагрузок. Максимальная высота полета порядка 40 метров и это наверное не предел. Эксперименты будут продолжены!
