С давних времен в нашей стране было принято работать на земле, обрабатывать ее. Это требовало определенных физических усилий, поэтому люди искали способы переложить часть работы, найти себе помощника. Эту роль теперь можно спокойно доверить современному мотоблоку, к которому присоединён плуг. Но, что делать, если денег на покупку плуга нет, а приспособление крайне необходимо в хозяйстве? Как вариант можно попробовать сделать его самостоятельно. Следуя нашим инструкциям, сделать это будет предельно просто.

Где используется плуг для мотоблока?

Плуг для мотоблока относится к категории навесного пассивного оборудования, которое крепится к основному блоку. Главная его функция – вспашка земли, но он так же часто используется для нарезания борозд, посадки и выкопки картофеля в промышленных масштабах.

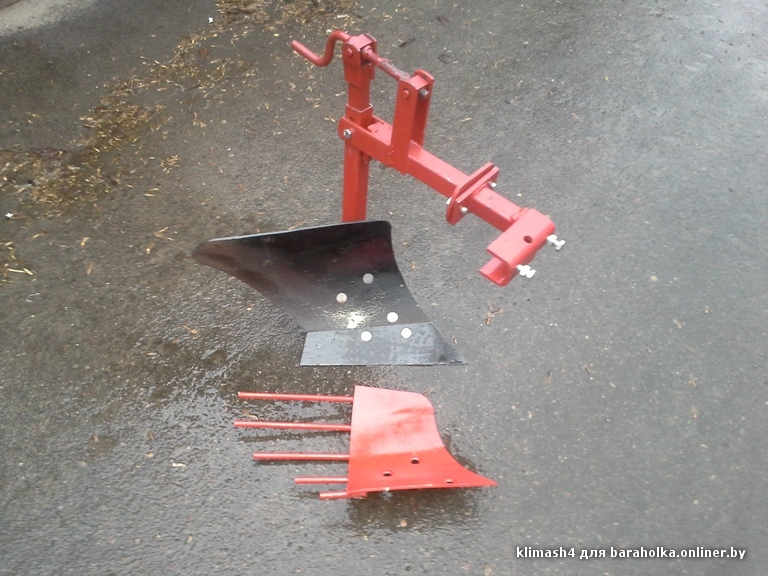

Вариант плуга для мотоблока

Вариант плуга для мотоблока

Крепится плуг к мотоблоку с помощью специальной сцепки, а может регулироваться по горизонтали и вертикали. Таким образом, вы получите борозды идеального размера и глубины. Приспособление значительно экономит время и силы его собственника, не дает сбоев и всегда выполняет работу просто отлично.

Часто плуги для мотоблока используются не только в промышленных целях, но и простыми собственниками земли для обработки своего личного участка.

Преимущества

У плуга для мотоблока есть большое количество преимуществ, которые оценит каждый собственник агрегата. Делая плуг собственными руками вы получите не универсальный продукт, а сделанный именно под ваши требования и потребности агрегат, который будет служить вам продолжительное время.

При этом параметры лемеха и отвала будут приспособлены именно к тому типу почвы, который преобладает на вашем огороде. К таким параметрам можно отнести:

  • Угол отвала
  • Качество вспашки и глубина проникновения в землю. Это может быть как поверхностная вспашка, так и более основательный вариант.
  • Площадь захвата грунта
  • Эффективность работы агрегата

К тому же вы уже знаете мощность и возможности вашего мотоблока, и сможете изготовить такой плуг, который не будет оказывать на него чрезмерного напряжения, не нагрузит мотор, и не вызовет пробуксовки техники, но будет иметь максимальный угол захвата почвы при обработке.

Еще один плюс изготовления плуга своими руками – вы сможете использовать только качественные материалы, и делать все процессы «на совесть», а это гарантия долговечности и устойчивости прибора.

А еще можно сделать крепления разнообразных насадок и конструкций, что значительно увеличит возможности устройства по обработке земли.

Конструкция плуга

Существует несколько видов плугов, которые крепятся к мотоблоку. Перед тем как приступать к работе нужно определить, какой именно вам нужен больше, какие функции вы ставите перед устройством.

На данный момент существует три основных модели плуга:

  1. Однокорпусный относится к наиболее популярной разновидности приспособления. К тому же он самый простой в использовании, и подойдет даже для тех фермеров, которые не имеют опыта и навыков обращения с подобной техникой.
  2. Оборотная конструкция, главной особенностью которой считается изогнутое перо, благодаря которому пласт земли при обработке сразу же переворачивается.

Такой вариант считается идеальным для обработки более твердых видов почвы. Но сама конструкция плуга довольно сложная, и сделать такую самостоятельно сможет только человек, который имеет достаточно опыта.

  1. Роторнная конструкция по праву считается самой сложной. Она чем то напоминает экскаватор из-за того, что имеет сразу несколько лемехов, которые закреплены на одной оси. Во время работы ось проворачивается, и пласт земли переворачивается. Такой принцип вспашки делает возможным обработать землю на глубине 30 см, не прилагая особенных усилий при этом. И еще один плюс роторной конструкции – она может вспахать участок земли по разным направлениям.

Зная особенности каждой модели, вы с легкостью сможете выбрать для себя оптимальный вариант.

Чертеж плуга

Собрать плуг собственными руками не так сложно, как может показаться на первый взгляд. В помощь придут большое количество схем и видео, которые легко можно найти на просторах интернета. Обычно к ним приложено описание и последовательность работы. Разберем пример:

  • ручка из трубы – 2 шт.;
  • рама; фиксация стойки винтом М10;
  • плуг;
  • крепежная вилка шарнира к раме;
  • дышло;
  • колесо;
  • капроновая втулка для подшипника;
  • перемычка между рукоятками;
  • шарнирная ось из болта М10;
  • контргайка;
  • ось;
  • дистанционная шайба;
  • ручка для дышла;
  • тройник.

Вот список основных компонентов, которые вам понадобятся для того, чтоб собрать конструкцию. Для простоты понимания на рисунке они обозначены цифрами, и вы можете легко понять место расположения каждого из составляющих.

Самое важное – внимательно рассмотреть чертеж перед началом работы, и придерживайтесь всех указаний на счет работы. Даже незначительные погрешности могут значительно повлиять на функциональность прибора.

Описание работ по сборке

Теперь перейдем непосредственно к последовательности изготовления плуга. Рекомендуется сначала прочесть ее до конца, чтоб полностью понять весь процесс, и только после этого приступать к делу:

  1. С самого начала нужно сделать раму, на которой будет держаться плуг. Для этого возьмите трубу из металла, с сечением 52Х40, и толщиной стенки не менее 7 мм. Такие параметры являются идеальными для изготовления приспособления.
  2. Срежьте широкие края рамы, и отметьте средину трубы – это место куда будет крепиться поперечная траверса, а так же закреплены стойки, на которых крепится дышло. При этом в начале вилки остается пустое отверстие, которое необходимо наглухо заварить, чтоб туда не попадала грязь и инородные предметы.

Крепление стойки плуга

Теперь переходим к закреплению стойки плуга. Для этого в широкой части металлической трубы, которая служит рамой, с обеих сторон высверливаются отверстия размером 31Х16 мм. В стенках, которые уже, отверстия так же высверливаются отверстия диаметром 10.2 мм. с помощью болтов там будут закреплены рукоятки плуга.

Создание плуга для мотоблока

Создание плуга для мотоблока

На рукоятки плуга будет направляться повышенная нагрузка, поэтому очень важно выполнить их из качественного материала. Для этого нужно использовать трубу диаметром пол дюйма. Отлично подходит для этого обычная трубопроводная труба, которую следует расплющить с обеих сторон для удобства. Далее в расплющенных плоскостях просверлите в дырки диметром 10.2 мм, и прикрепить к раме. Чтоб сделать ее более жесткой можно прикрепить болтами еще одну поперечную перекладину. Так конструкция будет устойчивее и долговечнее.

Плужная сцепка

Сцепка – это еще один важный элемент конструкции. Именно с помощью сцепки плуг и крепится к мотоблоку. Чаще всего используется крепление в форме П из швеллера. Которое размещается под рулем машины.

Так же необходимо просверлить в сцепке нескольких отверстий для того чтоб закрепить кронштейн и крепежный штырь.

Кронштейн, с помощью которого приспособление фиксируется к мотоблоку может располагаться либо сверху, либо снизу, для того, чтоб не мешать навешиванию.

Лавочка из дерева своими рукамиЧтобы изготовить лавочку своими руками из дерева, просто прочтите наши инструкции.

Тут вы сможете узнать, сколько кирпича содержится в поддоне в зависимости от вида материала.

Чтобы правильно выбрать погружной насос, внимательно изучите наш материал.

Изготовление и крепление рабочих элементов плуга

Далее переходим к основным элементам всей конструкции, которым являются отвал и лемех. Для их изготовления лучше использовать качественную сталь, толщиной не менее пол сантиметра.

Для изготовления лемеха отлично подойдет старый диск от циркулярки, потому что он изготавливается именно из стали высшего качества.  А для того чтоб убрать острые края диска, их можно отбить на наковальне.

Далее из трубы с диаметром 50 см, или немного больше, нужно сделать отвал. При этом толщина стенок не должна быть меньше 5 мм. Для того, чтоб получить идеальный результат рекомендуется предварительно сделать шаблон на плотной бумаге или картоне. Далее обведите его на листе металла, и вырежьте по заготовке.

Довести до нужного размера круг можно с помощью наковальни или болгарки. Нужно будет хорошо постараться, чтоб полученный результат был точно таким же, как шаблон. Полученный результат можно дополнительно обработать наждаком.

Сборка конструкции

Теперь, когда все части нашего плуга уже изготовлены, остается только собрать их в одну целостную конструкцию. Для этого вам понадобится еще один лист железа, размером полметра на пол метка и сварочный аппарат, чтоб закрепить все детали.

Точно следуя чертежу и инструкции слегка прихватите все детали к листу. Обязательно соблюдайте указанные углы, иначе у вас ничего не получится.

Итак, после того как боковой щиток и лемех оказались на своем месте, можно примерить отвал. Внимательно осмотрите получившуюся конструкцию на предмет несоответствий. Если такие обнаружены, с помощью молотка доведите отвал до нужного размера, и прихватите сваркой к задней половине лемеха.

Еще раз осмотрите плуг, который у вас получился, сравните его со схемой. Если все сделано правильно, хорошенько приварите все детали, укрепите их. После этого, лишний кусок железного листа нужно отрезать с помощью болгарки.

На заключительном этапе работы нужно тщательно зачистить все швы, которые остались от работы сварки, отшлифуйте наждачной бумагой лемех отвал. Рекомендуется так же покрасить готовое изделие, особенно в местах сварки. Так плуг будет менее подвержен воздействию коррозии, и прослужит дольше.

Как вы видите создать плуг для мотоблока своими собственными руками совсем не сложно. Нужно просто иметь необходимые инструменты и материалы, и четко придерживаться инструкции по изготовлению изделия.
