К157УД2 можно смело использовать в качестве предварительного,  двухканального усилителя достаточно хорошего качества или усилителя для стерео телефонов. Если вы попали на эту страницу не случайно, то скорее всего, вы уже знакомы с данной ИМС и ее замечательными характеристиками.



Привожу схему включения, которую можно считать вполне универсальной. Она изображена на рисунке внизу :













Предварительный усилитель на К157УД2

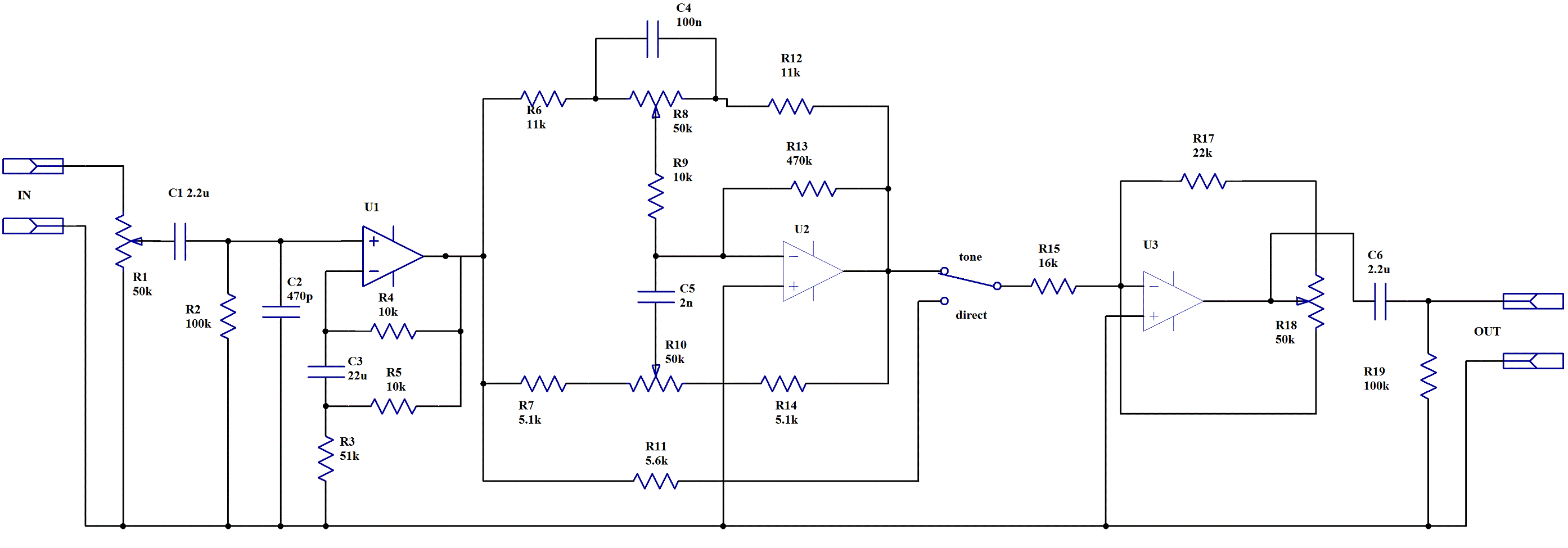

СХЕМА ПРЕДУСИЛИТЕЛЯ :

Юрий

СОГЛАСОВАНИЕ ПО ВХОДУ ( Усилитель для стерео телефонов ) :



Неразумно подключать вход микросхемы к линейному выходу аудиоустройства напрямую. Если же поставить на входе К157УД2 сдвоенный потенциометр на 22- 47 ком в качестве регулятора громкости, то это несколько улучшит согласование, но только отчасти. Нужны более радикальные меры, а именно - установка Г - образного делителя. Для согласования с линейным выходом можно применить следующий вариант, см. второй рисунок :













Обратная связь :

Согласование по выходу.  Назначение резисторов Rбал. 1 / 2 :



Никто (возможно и вы), не знает сопротивление наушников, которые будут подключаться к выходу К157УД2.      Производитель не гарантирует нормальную работу ИМС, если она работает на нагрузку менее 2 ком. Рекомендую установить на выходе балансные резисторы сопротивлением 2,7 ком. Подключал после них телефоны разных типов ( от 16 Ом до 1,4 ком) и во всех случаях запаса усиления было достаточно.



Предварительный усилитель для мощного оконечного УНЧ :



В этой роли, К157УД2 способен раскачивать большинство оконечных УНЧ с двухполярным питанием  +/-15... 35 В., чувствительностью 0,7...3 В. и с собственной петлей ООС. При стыковке с подобными оконечниками устанавливать балансные резисторы не надо (сигнал снимается непосредственно с выводов К157УД2 - 13 и 9). Осталось решить, как согласовать такую конструкцию с:

1. Линейным выходом источника сигнала

2. Регулятором громкости

3.Темброблоком (если он вам необходим)



Здесь, мои рекомендации не могут быть однозначны, поскольку приходится учитывать еще один фактор - входное сопротивление оконечного усилителя.





МОЖНО ЛИ ПИТАТЬ К157УД2 ОТ ОДНОПОЛЯРНОГО ИСТОЧНИКА ?   ПРОДОЛЖЕНИЕ
