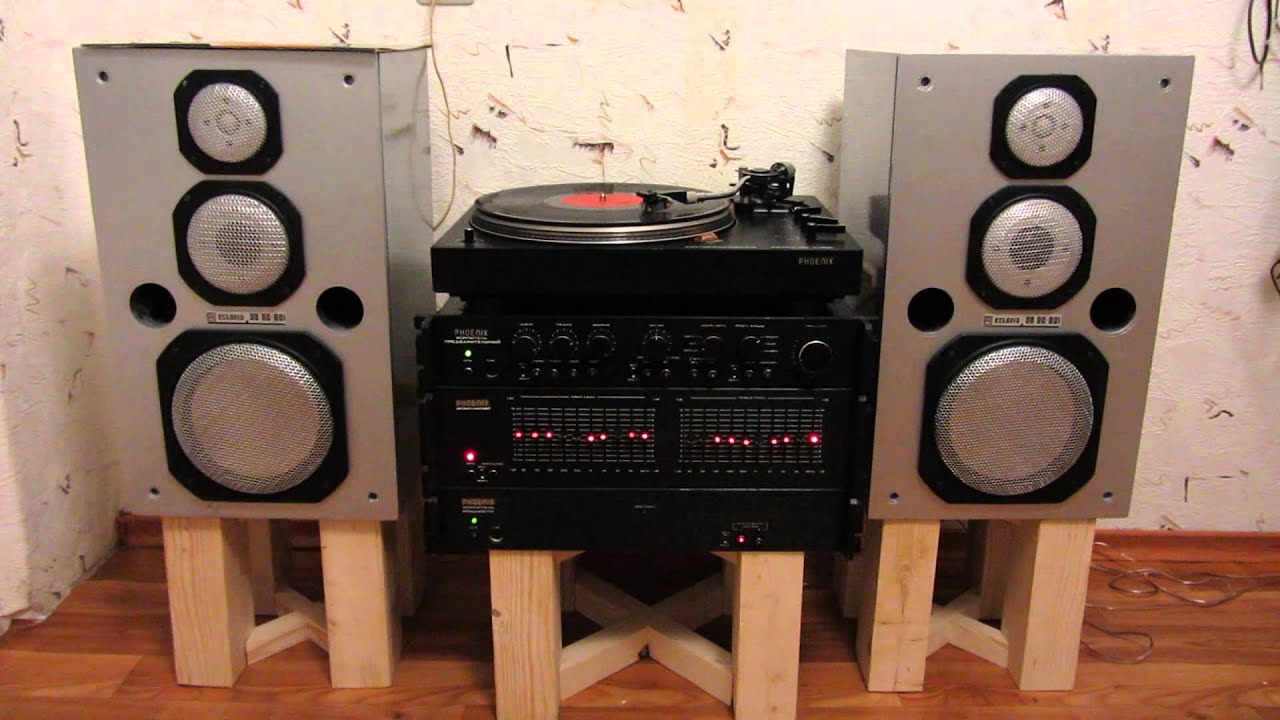

Изготовитель: завод «Красный луч».

Назначение: для высококачественного воспроизведения звука в составе комплекта бытовой радиоэлектронной аппаратуры.

Акустические системы подключать к усилителю мощности ниже 10-15 Вт нецелесообразно, так как удовлетворительная громкость звучания будет на пределе возможности усилителя. При этом пиковые уровни сигнала в усилителе ограничиваются, а их воспроизведение сопровождается большими искажениями. Для высокого качества звучания требуется усилитель с максимальной мощностью 75 Вт на канал.

Технические характеристики

3-х полосная АС с закрытого типа

Диапазон воспроизводимых частот: 40 – 25000 Гц

Чувствительность в диапазоне 100 – 8000 Гц: 85,5 дБ

Сопротивление: 4 Ом

Минимальное значение импеданса: 3,2 Ом

Коэффициент гармоник в диапазоне 100–8000 Гц на частотах:

250 – 1000 Гц: 1,5%

1000 – 2000 Гц: 1,5%

2000 – 6300 Гц: 1%

Различие АЧХ систем одного типа в диапазоне 250–8000 Гц: 2 дБ

Шумовая мощность: 75 Вт

Долговременная мощность: 100 Вт

Кратковременная мощность: 150 Вт

Размер (ВхШхГ): 684х362х340 мм

Вес (одна АС): 23 кг

100ас002-1 кливер ldsound.ru (10)

Описание:

Имеющийся светодиодный индикатор уровня мощности позволяет визуально контролировать подводимую мощность. Наличие индикатора перегрузки позволяет регистрировать предельно допустимый уровень подводимой к системе электрической мощности и тем самым предохранить ее от выхода из строя.

100ас002-1 кливер ldsound.ru (4)

В системе применены головки громкоговорителей динамические, имеющие предельную шумовую (паспортную) мощность 75 Вт (НЧ головка), 20 Вт (СЧ головка) и 6 Вт (ВЧ головка). Куполообразная диафрагма ВЧ головки создает малонаправленное излечение, увеличивающее зону восприятия стереоэффекта. Частотный диапазон разделяется на поддиапазоны сложными разделительными фильтрами третьего порядка с крутизной спада частотной характеристики 18 дБ/октаву и частотами раздела 800 Гц и 4000 Гц.

100ас002-1 кливер ldsound.ru (12)

100ас002-1 кливер ldsound.ru (3)

100ас002-1 кливер ldsound.ru (2)

Система имеет жесткий корпус, исключающий собственные компрессионным системам призвуки от вторичного излучения стенок. Корпус изготовлен из многослойной фанеры и древесностружечной плиты. Для достижения герметичности соединения стенок сделаны на клею а соединение головок с корпусом уплотнены пеноуретановыми прокладками. Головки СЧ и ВЧ закрыты фанерным экраном, который защищает СЧ головку от воздействий давления, создаваемой НЧ головкой. Для поглощения акустической энергии и демпфирования стоячих волн внутренний объем корпуса заполнен высокоэффективным звукопоглощающим материалом – супертонким стекловолокном.

100ас002-1 кливер ldsound.ru (7)

100ас002-1 кливер ldsound.ru (8)

100 АС-002-1 «Кливер» ldsound.ru

Чтобы уменьшить дифракционный эффект и туннельные резонансы, головки громкоговорителей установлены заподлицо с наружной поверхностью передней стенки. Передняя стенка закрыта съемной декоративной панелью со звуконепроницаемой тканью. Система имеет хорошо сбалансированной мягкое звучание с глубокими и чистыми нижними частотами, с прозрачными средними и верхними.

100ас002-1 кливер ldsound.ru (6)

100ас002-1 кливер ldsound.ru (5)
