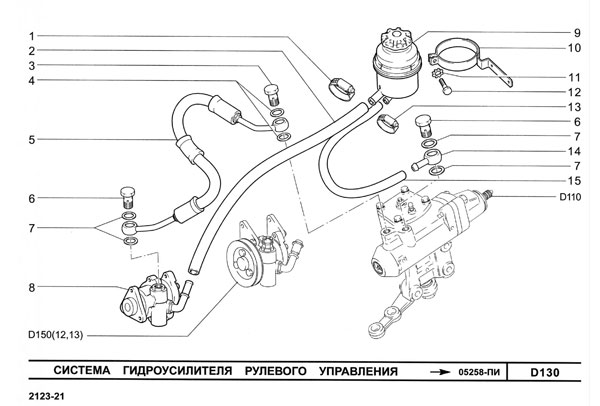

  № Номер детали Наименование детали   1 2123-3408160 Хомут винтовой
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 4 Модель 2123 Группа Управление рулевое Подгруппа Трубопроводы гидроусилителя механизма рулевого управления Порядковый номер детали 160 2 2123-3408124 Шланг подводящий
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1 Модель 2123 Группа Управление рулевое Подгруппа Трубопроводы гидроусилителя механизма рулевого управления Порядковый номер детали 124

Стоимость детали

  Код Название Артикул Цена   330479 Шланг ВАЗ-2123 ГУР низкого давления L=580мм ф16х25мм GM-АвтоВАЗ 2123-3408124 150.00 3 2123-3408070 Болт М14х1,5
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1 Модель 2123 Группа Управление рулевое Подгруппа Трубопроводы гидроусилителя механизма рулевого управления Порядковый номер детали 070

Стоимость детали

  Код Название Артикул Цена   509593 Болт-штуцер ВАЗ-2110,2123,21214 шланга ГУР высокого давления к насосу М14х1,5 2123-3408070 45.00 4 10282460 Прокладка
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 2 Болт-штуцер ВАЗ-2110,2123,21214 шланга ГУР высокого давления к насосу М14х1,5 5 2123-3408018 Шланг высокого давления
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1 Модель 2123 Группа Управление рулевое Подгруппа Трубопроводы гидроусилителя механизма рулевого управления Порядковый номер детали 018

Стоимость детали

Шланг ВАЗ-2123,21214 с 2009 г.в. ГУР высокого давления АвтоВАЗ ОАО 6 2123-3408144 Болт М16х1,5
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 2 Модель 2123 Группа Управление рулевое Подгруппа Трубопроводы гидроусилителя механизма рулевого управления Порядковый номер детали 144

Стоимость детали

7 2108-3512115 Прокладка пробки
Подробнее

Дополнительная информация:

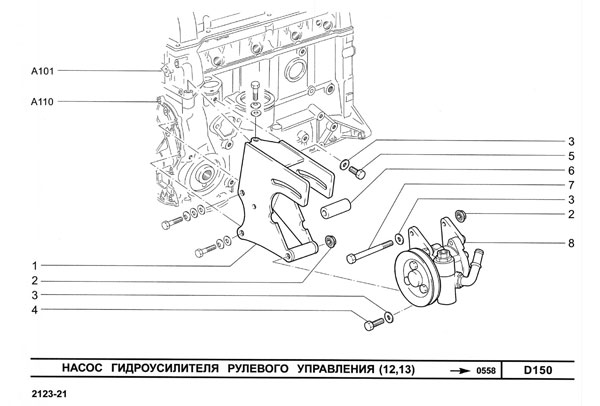

Кол-во на "ВАЗ-2123" 4 Модель 2108 Группа Тормоза Подгруппа Регулятор давления Порядковый номер детали 115 8 2123-3407012 Насос масляный гидроусилителя рулевого управления
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1 Модель 2123 Группа Управление рулевое Подгруппа Насос гидроусилителя механизма рулевого управления Порядковый номер детали 012 Болт-штуцер ВАЗ-2110,2123,21214 шланга ГУР высокого давления к насосу М16х1,5 9 2123-3410010 Бак масляный рулевого управления
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1 Модель 2123 Группа Управление рулевое Подгруппа 3410 Порядковый номер детали 010

Стоимость детали

  Код Название Артикул Цена   Бачок гидроусилителя руля ВАЗ-2110,2123 224563 Бачок гидроусилителя руля ВАЗ-2110,2123 2123-3410010 925.00 499791 Бачок гидроусилителя руля ВАЗ-2110,2123 РЕМКОМ 2123-3410010 865.00 10 2123-3410100 Кронштейн масляного бака
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1 Модель 2123 Группа Управление рулевое Подгруппа 3410 Порядковый номер детали 100 Бачок гидроусилителя руля ВАЗ-2110,2123 РЕМКОМ 11 10902621 Болт М6х25
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1

Стоимость детали

12 2123-3408027 Шланг низкого давления
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1 Модель 2123 Группа Управление рулевое Подгруппа Трубопроводы гидроусилителя механизма рулевого управления Порядковый номер детали 027 13 2123-3408028 Наконечник шланга низкого давлении
Подробнее

Дополнительная информация:

Кол-во на "ВАЗ-2123" 1 Модель 2123 Группа Управление рулевое Подгруппа Трубопроводы гидроусилителя механизма рулевого управления Порядковый номер детали 028 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123 Схема гидроусилителя руля 2123
