Автор Сообщение Дата: 02 Фев 2007 19:32:52 #


Нужна схема распайки гарнитуры и тангента .. Yaesu VX-6R .. Зараннее благодарен

muha131
Участник
Offline4.4
с дек 2004
Город-Герой МОСКВА
Сообщений: 2492 Дата: 02 Фев 2007 19:49:47 #


Попробуйте задействовать поиск! Зараннее благодарен

Реклама
Google Дата: 03 Фев 2007 14:30:52 #


искал как уменю :(
1 - у меня интернет дохлый и много не рыщешь....
2 - можно было и не напрягаться такой ответ писать muha131 ...

Дата: 03 Фев 2007 15:01:51 · Поправил: jd01 (03 Фев 2007 15:04:47) #

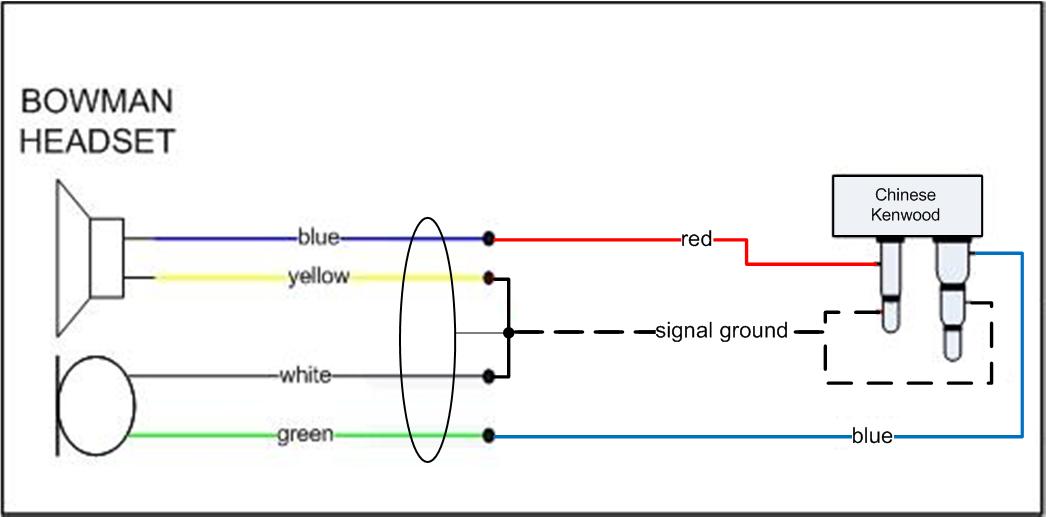

Для VX-6 тоже подходит. Дата: 03 Фев 2007 18:59:35 #

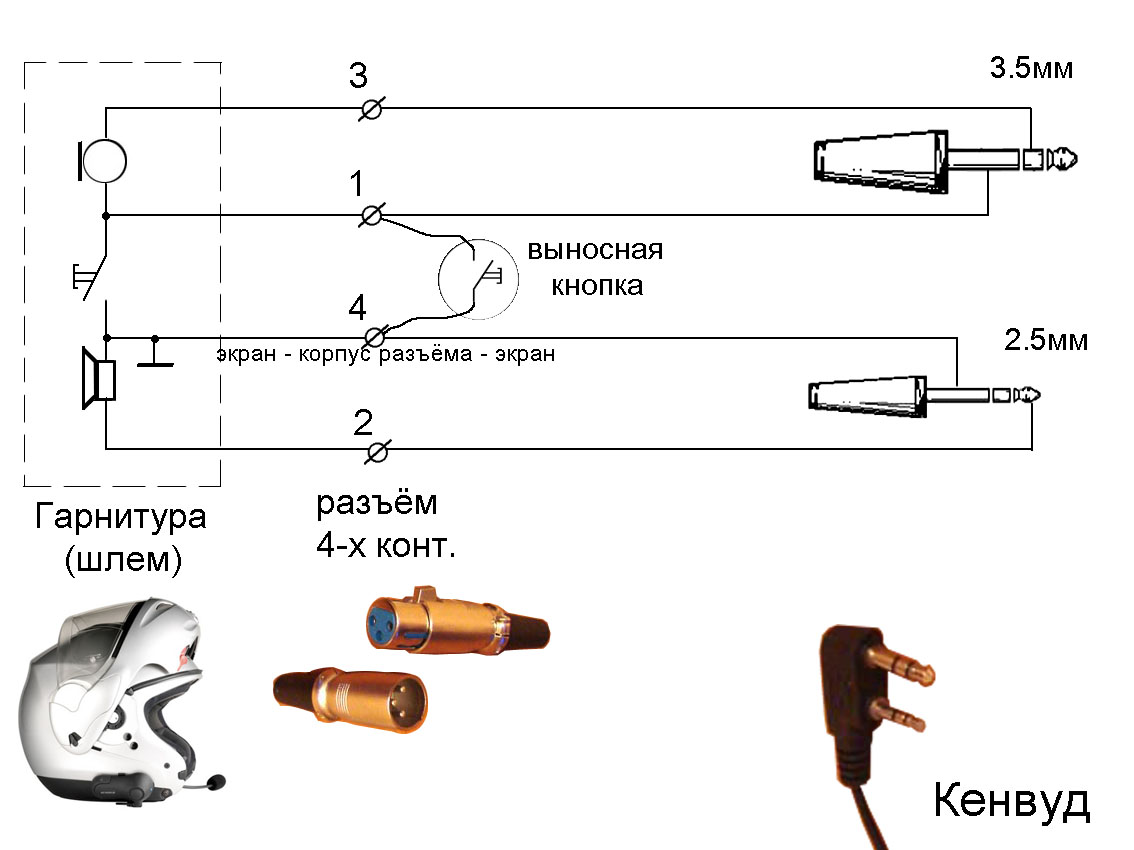

Спасибо.. я вот еще нашел - наверняка пригодится комуто
Дата: 04 Фев 2007 16:16:27 #


В продолжении темы : можно ли переделать гарнитуру от мобильника под Yaesu VX-6R ? ..

Дата: 04 Фев 2007 16:20:43 · Поправил: jd01 (04 Фев 2007 16:32:49) #


Можно! Продавайте vx-6 и покупайте vx-5 тогда с разъёмом проблем не будет.

rv1cj
Участник
Offline3.0
с янв 2005
Санкт-Петербург
Сообщений: 791 Дата: 04 Фев 2007 16:27:07 #


Переделать можно запросто. Одна проблема с поиском разъема.
У VX-6R он такой же как и у VX-7R, с резьбой.
Такие в магазинах не продаются к сожалению.
Может проще готовую купить? Цена вопроса крутится вокруг 10 баксифф.

Дата: 04 Фев 2007 17:42:30 #


Купил такой разъем в Векторе Связи на Войковской, рублей за 70

Дата: 04 Фев 2007 18:09:43 #


qq22qq
фото разъёма в развинчаном виде в студию!

Дата: 05 Фев 2007 10:10:04 · Поправил: iarosh (05 Фев 2007 13:12:41) #
для VX6 лично я нашел обычный разъем как от обычных наушников для плеера на 4 контактный - стоит копейки и обточил ...
с первого раза вышло не очень .. кроме трехугольного ничего небыло - много снял и заходит слишком глубоко. Вторая попытка на точильном камне оказалась удачной - всего 5 минут работы ... завра постораюсь выложу фотку как выглядит обточенный. После подпаеваемся и одивает термокембрик - который сжимается от температуры... поверх можно из полиэтиленнового пистолета типа ручки залить ..
Сидеть будет более менее надежно.Лучше выскачит разъем из радиостанции - чем провод из разъема оторвется

!! поищи в копилке на "vx6" -- есть виды самопальных переходников

Дата: 06 Фев 2007 11:31:54 #

обтачиваем в 2 этапа - сначала резьбу до появления белого изолятора .. а потом под небольшой конус .. и все ...

Дата: 06 Фев 2007 15:10:35 · Поправил: jd01 (06 Фев 2007 15:13:31) #


Что то как то расшатано и не надёжно выглядит разъём после доработки,для програматора сгодится а вот в составе гарнитуры мне кажется он долго не протянет.Интересно было бы взглянуть на фото специального разъёма который приобрёл qq22qq

Дата: 06 Фев 2007 16:01:27 #


Kак и уважаемый iarosh я не нашел родной разъем и на точиле сделал абсолютно такой же, припаял, сверху одел родной пластмассовый корпус на горячий силикон – одевал на станции – что б не промахнуться.
Месяца 3 использую с VX-7, проблем нет (разъем рядом с антенной – не за что не цепляется).

Дата: 06 Фев 2007 16:45:41 #


Не советую заниматься обтачиванием разъемов, так как разъем не будет фиксироваться - он будет постоянно выскакивать или просто немного вылезать, что будет приводить к самопроизвольному включению PTT, "шуршанию" при приеме и передаче. Стоимость фирменного переходника невелика, по сравнению с проблемами и неудобством самопального. Проверено на личном опыте. Самопал годится разве что для программатора - воткнул, покрутил-добился нормального контакта, чтобы там без всяких error`ов, и прошил. А для гарнитуры лучше фирменный.

Дата: 06 Фев 2007 18:18:05 #


iarosh
Провод который идет на РТТ вы к какому сегменту переделанного джека подключали.

Дата: 06 Фев 2007 18:34:27 · Поправил: iarosh (06 Фев 2007 18:36:06) #


2 рисунок сверху смотрите .. MIC /PTT - 3 -й получается . Как я понял 2 используется только в кабелях для программирования-клонирования . в реальности я пока микрофон не подключил еще. только ушки

Дата: 07 Фев 2007 04:55:28 · Поправил: QuickSilver (07 Фев 2007 04:59:00) #


И не подключите...при такой доработке будут только ушки,никакого РТТ,так как 3-й сегмент получается
полностью изолирован от всего!

Дата: 07 Фев 2007 05:32:29 #


Когда то давно делал такой разъем. Разобрал два трехконтактных. Срезал лишнее на кольцах, подпаялся тонким МГТФ и собрал все обратно. В гарнитуру использую от мобильника, там только емкость надо поставить и все.

Дата: 07 Фев 2007 05:32:21 #


Когда то давно делал такой разъем. Разобрал два трехконтактных. Срезал лишнее на кольцах, подпаялся тонким МГТФ и собрал все обратно. В гарнитуру использую от мобильника, там только емкость надо поставить и все.

Дата: 07 Фев 2007 05:33:26 #


Когда то давно делал такой разъем. Разобрал два трехконтактных. Срезал лишнее на кольцах, подпаялся тонким МГТФ и собрал все обратно. В гарнитуру использую от мобильника, там только емкость надо поставить и все.

Дата: 07 Фев 2007 11:06:13 · Поправил: iarosh (07 Фев 2007 11:07:59) #
AES

И не подключите...при такой доработке будут только ушки,никакого РТТ,так как 3-й сегмент получается
полностью изолирован от всего!

о чем Вы ?? на разъеме нормальных 4 контакта .. - входят в станции как разъем распояеет - так и будет !!
Я лично делаю себе 2 варианта - "чисто ушки" и второй - уже полность с микрофоном. Оба варианта выполняю в виде переходника под стандартный 3 контактный джек мама (под обчный от наушников).

В первом варианте "УШИКИ " - из 4 контактов разъема что входит в станцию использую 1 и 4 . Земля от ушей идет на 4 контакт , а плюсы с обоих ушек на 1. (в переходник можно воткнуть любые ушки от любого плеера хоть компютерные колонки)
Вчера уже опробовал :) Суппер стерео в оба уха! :) теперь "и в саду слышны даже шороши .... "

Во втором варианте - свобода творчества -зависит от того на какую гарнитуру вы переделывает , вообщем аналогично первому -но добавляется цепь с микрофоном .... и заводится на 3 контакт.
А как вы обратную сторону переходника сделаете -свобода творчества ..

Держится разъемчик в станции не на резьбовом сооединении - но если станция лежит в кармане куртки - но это не особо тревожит.Сколько народу с плэерами ходи и никто не жалуется что наушники выпадают.

Дата: 27 Май 2007 21:32:31 #
Купил на рынке безымянную китайскую гарнитуру JD-170, разъем к 6R подошел идеально.
Однако проблема - звук в наушнике слышен, а вот на нажатие кнопки PTT станция не реагирует.

Судя по тестеру, при нажатии PTT сопротивление между GND и MIC (по верхней схеме) уменьшается до 0.9КОм, значит распайка штекера верна. Но почему не работает непонятно. Что-нибудь с этой гарнитурой можно сделать, кроме как оторвать микрофон и использовать только для приема? :)

Tnx.

Дата: 27 Май 2007 21:51:01 #


To iarosh
А русский язык лучше подучить.

Дата: 28 Май 2007 07:23:28 #


DVE
Есть такая проблема. У самого похожая гарнитура. Лечится закручиванием штекера до упора. Там длины контактов совсем чуть-чуть не хватает.

Дата: 28 Май 2007 10:14:27 #


Понятно, спасибо, дома попробую :)

Дата: 29 Май 2007 01:12:14 #


сегодня в микронике купил 4х контактный джек, обточил, припаял гарнитуру от нокии. Подозрения ни у кого не вызовет. осталось решить проблему ненадежности получившегося штеккера

Дата: 29 Май 2007 10:25:58 #


semqe
"Фирменные" гарнитуры скрытого ношения (по виду как на мобиле) с резьбой, которые держатся плотно, есть на Юноне, павильон 17. Правда с контактом фигня какая-то, у меня микрофон так и не заработал, а совсем сильно было вкручивать страшно. Но на месте наверно можно подобрать работающую.

Дата: 29 Май 2007 10:47:55 #


у меня микрофон так и не заработал, а совсем сильно было вкручивать страшно. Но на месте наверно можно подобрать работающую.
Китайцы, блин.
Если ничего не получится, то придётся фирменную покупать, или хотя-бы фирменный джек.

Дата: 29 Май 2007 11:03:17 #


iarosh
